概述

　　內藏式文丘里管主要是針對工業企業中大管徑、低流速、大流量各類氣體進行流量測量，具有獨特的結構設計，并在國家大型重點風洞實驗室進行實流標定?？蓮V泛用于石油、化工、冶金、電力等行業大管徑流體的控制與計量。

　　適用范圍

　　1、公稱直徑：圓形管道：350mmDN4000mm

　　矩形管道：350mm350mmDN4000mm4000mm

　　2、介質溫度：t450℃（大于450℃時，訂貨時請注明）

　　3、公稱壓力：PN6.4MPa

　　4、穩定度：10Pa

　　5、精度等級：0.5級，1級，1.5級

　　主要特點

　　1、對流體產生的阻力小、能耗低。

　　2、差壓大、精度高、測量范圍寬。

　　3、穩定性好，有平滑的差壓特性。

　　4、因其獨特的結構，長期使用不易發生堵塞現象。

　　5、安裝方便，便于維護。

　　6、要求的前直管段比標準節流裝置短，約前1.5D，后0.5D

　　結構形式

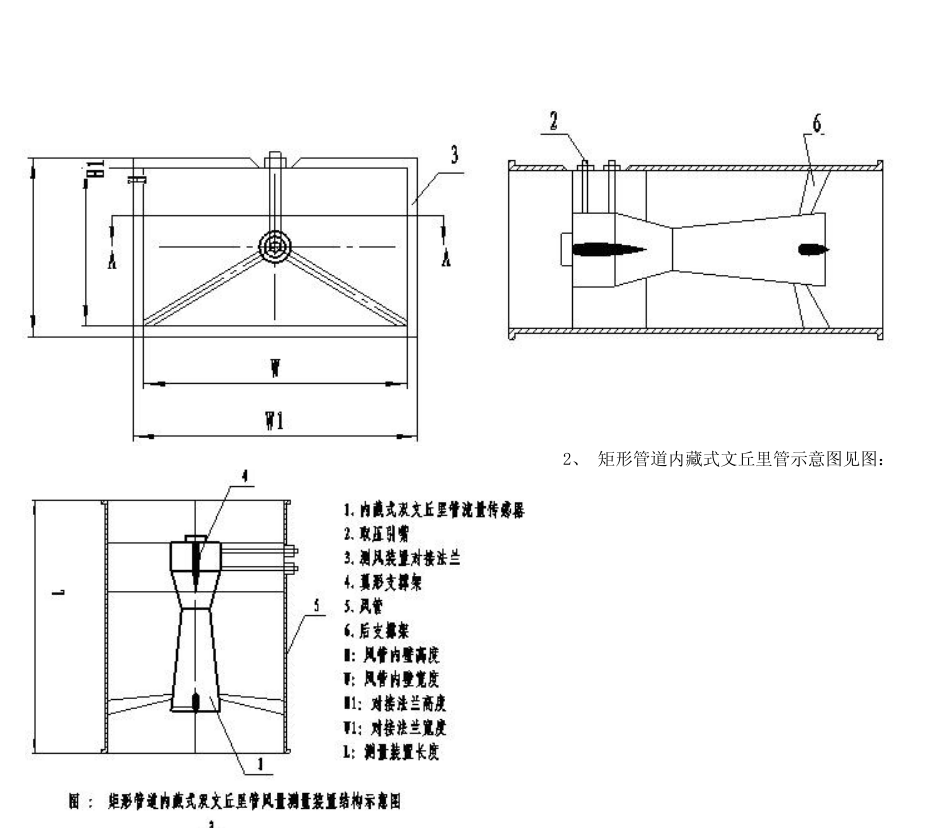

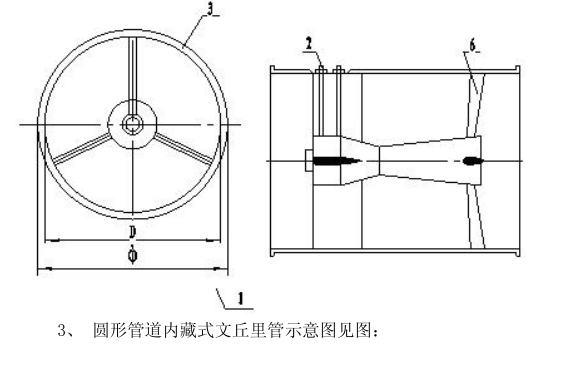

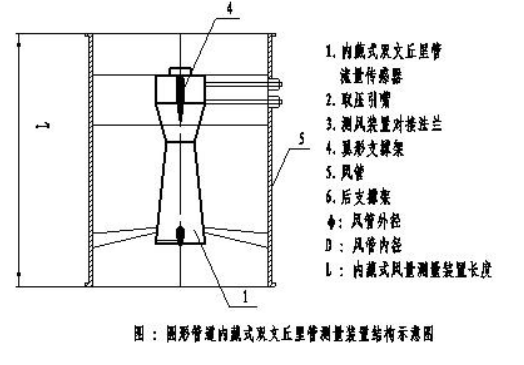

　　1、文丘里管道結構示意圖見圖
