節流裝置中的V錐流量計的工作原理和安裝注意事項
節流裝置中的V錐流量計的工作原理和安裝注意事項
V錐流量計和標準孔板，噴嘴一樣都是屬于節流裝置中的一種。它的工作原理與其他節流裝置類似，就是當流體在流經管道內的流量孔板時，會產生壓差，這種壓差是因為流速在流量孔板的節流處出現了局部收縮現象，從而使靜壓力降低，但是流速加快，我們可以通過測量壓差的大小代替測量流量的大小。

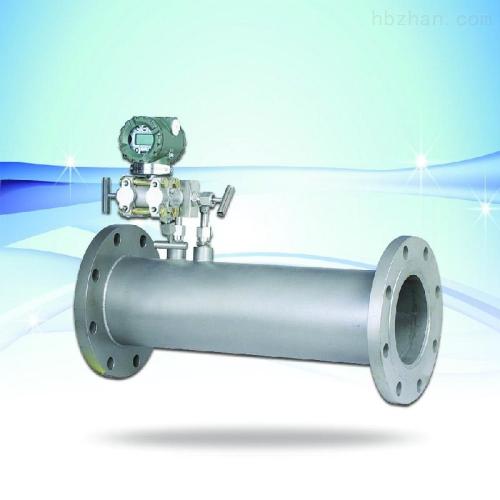

V錐流量計又名V型流量計，他的節流部分是V型圓錐體，具有獨特的整流功能，可以保證測量的精準度。這種流量計被廣泛應用于煤氣，化工，石油等工業領域的流通測量。
V錐流量計穩定性好，精準度高，重復性好，量程比寬，直管段要求低。它的安裝尺寸一般為L ,低壓PN≤2.5MPa
節流裝置中的V錐流量計的工作原理和安裝注意事項
具體的安裝步驟如下：
1. V 錐流量計安裝時要注意后期維護的方便性
2. 流量計要與直管段處于同心
3. 直管段應該是內壁光滑，圓形的。
4. 流量計的流向要與流體的流向保持一致
5. 同時盡可能避免高溫和風雨狀態，與容易腐蝕的環境下安裝。
